CQB30L-32 漏電保護斷路器
1 適用范圍
CQB30L-32剩余電流動作斷路器(以下簡稱斷路器)主要用于交流50Hz，額定工作電壓230V，額定電流至32A及以下的線路中，額定運行短路分斷能力不超過3000A的配電線路中，作為過載短路和漏電保護用，亦可作為線路不頻繁通斷操作轉換之用。其主要功能是對有危險的人身觸電提供間接保護。當漏電動作電流I△n≤0.03A時，本漏電斷路器在其它保護措施失效時，也可以作為直接接觸的補充保護，但不能作為唯一的直接接觸保護。并可防止由于接地故障電流引起的電氣火災。本產品不能對兩極同時接觸被保護導線引起的觸電危險提供保護。
產品符合GB/T16917.1和IEC61009-1標準。

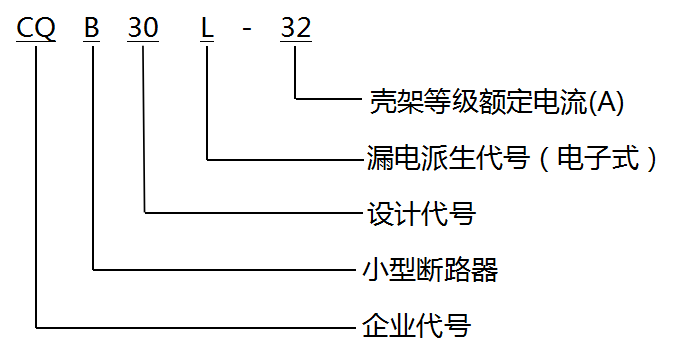

2 型號及含義
3 訂貨規范
訂購斷路器時，需指明下述各點：
a)產品型號，如CQB30L-32；
b)斷路器的極線數，如1P+N；
c)斷路器的額定電流，如16A、20A、25A；
d)額定剩余動作電流，如30mA；
e)訂貨數量，如100臺
如訂購CQB30L-32 1P+N C16 30mA 100只
4 主要參數及技術性能
| 技術參數項目 | 參數值 |
| 額定電壓(V) | 230V~ |
| 額定電流(A) | 6A、10A、16A、20A、25A、32A |
| 額定剩余動作電流lrn (mA) | 30mA |
| 額定剩余不動作電流lrno(mA) | 0.5lrn |
| 極數 | 1P+N |
| 額定短路分斷能力lcu(A) | 3000A |
| 額定剩余接通和分斷能力lr m(A) | 2000A |
| 剩余電流動作分斷時間 | 見表2 |
| 過電流保護特性 | 見表3 |
| 機械電氣壽命(次) | 機械壽命：4000 ； 電氣壽命：2000 |
| 污染等級 | 2 |
| 防護等級 | IP20 |
| 安裝類別 | Ⅲ |
表2 剩余電流動作的分斷時間表
| ln (A) | l(n (mA) | 剩余電流等于下列值時分斷時間 | ||
| lrn | 2lrn | 5lrn | ||
| 6~32 | 30 | 0.1 | 0.05 | 0.04 |

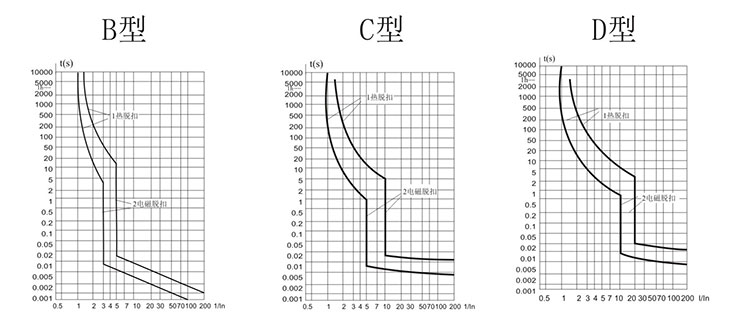

表3 過電流保護特性
| 脫扣類型 | 試驗電流 | 起始狀態 | 約定時間 | 預期結果 | 備 注 |
| B，C，D | 1.13In | 冷態 | t≤1h | 不脫扣 | |
| B，C，D | 1.45In | 緊接著試驗 | t＜1h | 脫扣 | 電流在5秒內穩定地增加 |
| B，C，D | 2.55In | 冷態 | 1s＜t＜60s(≤32A) | 脫扣 | |
|
B C D |
3In 5In 10In |
冷態 | t≤0.1s | 不脫扣 | 通過閉合輔助開關接通電流 |
|
B C D |
5In 10In 20In |
冷態 | t＜0.1s | 脫扣 | 通過閉合輔助開關接通電流 |
5 正常工作條件和安裝條件
5.1 周圍空氣溫度
周圍空氣溫度-5℃~40℃，24h內平均不超過35℃。
5.2 海拔高度
安裝地點的海拔不超過2000m。
5.3 大氣條件
安裝地點的空氣相對濕度在最高溫度 40℃ 時不超過50%，在最濕月的月平均最低溫度不超過25℃，相對濕度不超過90%。
5.4 安裝條件
安裝場所的外磁場任何方向均不應超過地磁場的5倍；剩余電流動作斷路器一般應垂直安裝，各方位傾斜度不超過5°，手柄向上為接通電源位置，安裝處應無顯著沖擊和振動。
6 導線要求及銅導線截面積
| 額定電流（A） | 標稱銅導線截面積（mm2） |
| 6 | 1 |
| 10 | 1.5 |
| 16~20 | 2.5 |
| 25 | 4 |
| 32 | 6 |
