CQB47LE-63 漏電保護斷路器
1 適用范圍
CQB47LE-63剩余電流動作斷路器適用于交流50Hz, 額定電壓?jiǎn)螛O兩線和兩極為230V，三極四線和四極為400V，額定電流至63A的電路中，當人身觸電或電網泄露電流超過規定值時，剩余電流動作斷路器能在極短的時間內迅速切斷故障電源，保護人身及用電設備的安全。剩余電流動作斷路器有過載、短路保護功能，可用來保護線路或電動機的過載和短路，也可以在正常情況下作為線路的不頻繁轉換之用。
產品符合GB/T16917.1和IEC61009-1標準。

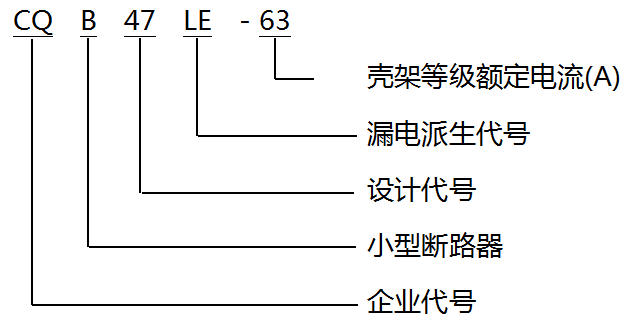

2 型號及含義
3 訂貨規范
訂購斷路器時，需指明下述各點：
a)產品型號，如CQB47LE -63；
b)斷路器的極線數，如單極兩線（1P+N）；
c)斷路器的額定電流，如16A、20A、25A；
d)額定剩余動作電流，如30mA；
e)訂貨數量，如100臺
如訂購CQB47LE -63 1P+N C16 30mA 100只
4 主要參數及技術性能
| 技術參數項目 | 參數值 |
| 額定電壓(V) | 230V~/400V~ |
| 額定電流(A) | 10A，16A，20A，25A，32A，40A，50A， 63A |
| 額定剩余動作電流lrn (mA) | 30 |
| 額定剩余不動作電流lrno(mA) | 0.5 lrn |
| 極數 | 1P+N、2P、3P+N、4P |
| 額定短路分?jǐn)嗄芰cu(A) | C型 6kA(10A-40A) , 4.5kA(50,63) D型 4.5kA |
| 額定剩余接通和分?jǐn)嗄芰r m(A) | 2000A |
| 剩余電流動作分?jǐn)鄷r(shí)間 | ≤0.1s |
| 過電流保護特性 | 見表2 |
| 機械電氣壽命(次) | 機械壽命：4000 ； 電氣壽命：2000 |
| 污染等級 | 2 |
| 防護等級 | IP20 |
| 安裝類別 | Ⅲ |

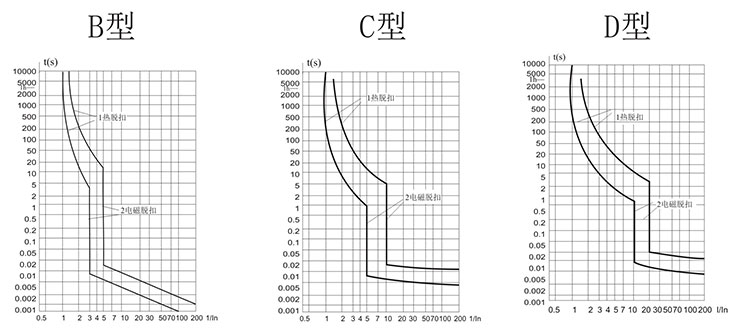

表2 過電流保護特性
| 額定電流 | 試驗電流 | 起始狀態 | 約定時間 | 預期結果 | 備注 |
| ≤63 | 1.13In | 冷態 | t≤1h | 不脫扣 | |
| ≤63 | 1.45In | 緊接著試驗 | t＜1h | 脫扣 | 電流在5秒內穩定地增加 |
| ≤63 | 2.55In | 冷態 |
1s＜t＜60s(In≤32A) 1s＜t＜120s(In＞32A) |
脫扣 | |
| ≤63 |
3In 5In 10In 16 In |
冷態 | t≤0.1s | 不脫扣 | B型 |
| 5In | t＜0.1s | 脫扣 | |||
| 5In | t≤0.1s | 不脫扣 | C型 | ||
| 10In | t＜0.1s | 脫扣 | |||
| 10In | t≤0.1s | 不脫扣 | D型 | ||
| 20In | t＜0.1s | 脫扣 |
5 正常工作條件和安裝條件
5.1 周圍空氣溫度
周圍空氣溫度-5℃~40℃，24h內平均不超過35℃。
5.2 海拔
安裝地點的海拔不超過2000m。
5.3 大氣條件
安裝地點的空氣相對濕度在最高溫度 40℃ 時不超過50%，在最濕月的月平均最低溫度不超過25℃，相對濕度不超過90%。

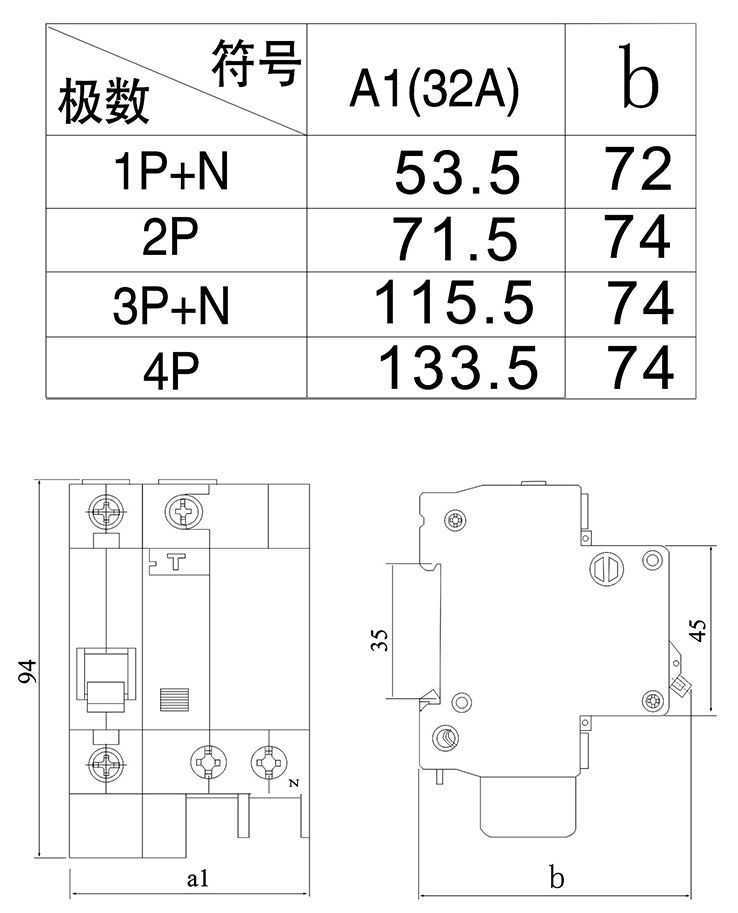

5.4 安裝型式
采用標準導軌安裝。
5.5 安裝條件
安裝場所的外磁場任何方向均不應超過地磁場的5倍；漏電斷路器一般應垂直安裝， 手柄向上為接通電源位置，安裝處應無顯著沖擊和振動。
5.6 接線方式
用螺釘壓緊接線。
6導線要求及銅導線截面積
連接導線截面積
| 額定電流（A） | 標稱銅導線截面積（mm2） |
| 10及以下 | 1.5 |
| 16~20 | 2.5 |
| 25 | 4 |
| 32 | 6 |
| 40~50 | 10 |
| 63 | 16 |
