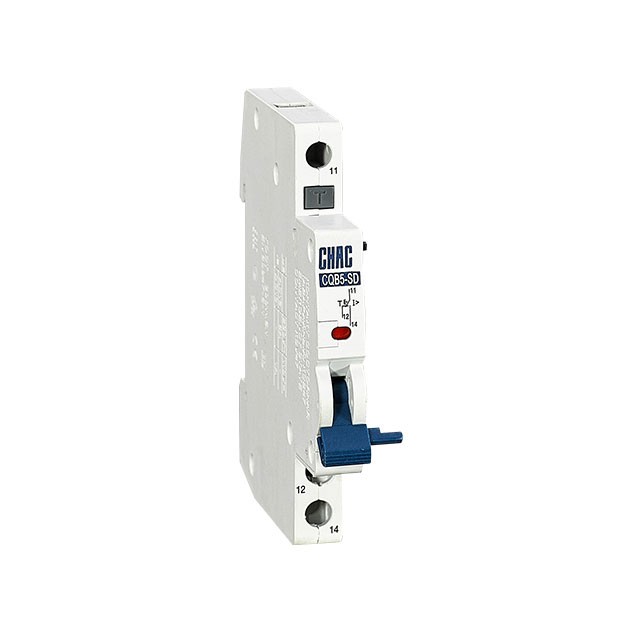

CQB5-SD 報警觸頭

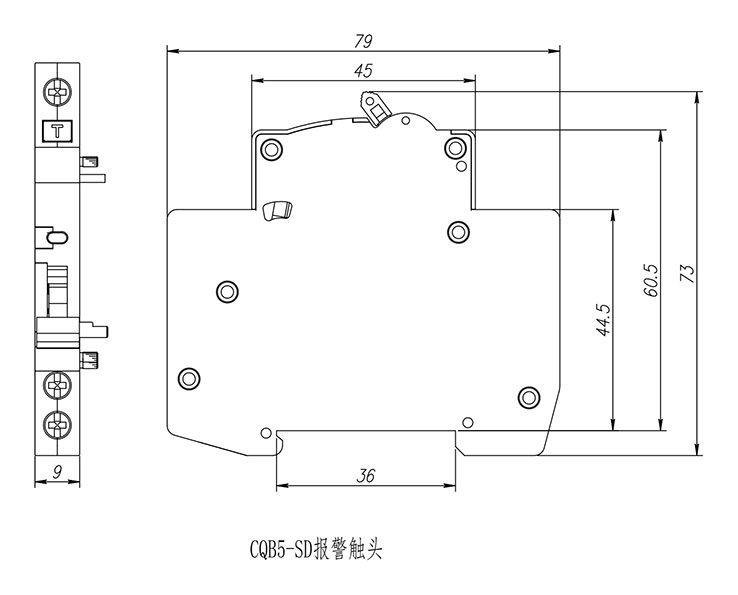

產品概況產品參數尺寸資料下載CCC證書
1 適用范圍
SD報警觸頭適用于交流50Hz，約定發熱電流至4A，額定電壓至230V或直流額定電壓至110V的線路中，其與CQB5斷路器拼裝，作遠距離斷路器通斷的信號指示之用。
符合標準：GB 14048.5、IEC 60947-5-1。

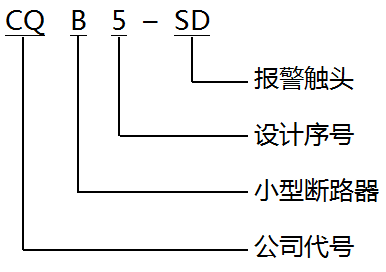

2 型號及含義
3 訂貨規范
訂購報警觸頭時，需指明下述各點：
a)產品型號，如CQB5-SD；
b)訂貨數量，如100臺
如訂購CQB5-SD 100臺
4 主要參數及技術性能
| 技術參數項目 | 參數值 | |
| AC-15 | 額定工作電壓 | AC230V |
| 額定工作電流 | 6A | |
| DC-13 | 額定工作電壓 | DC110V |
| 額定工作電流 | 1A | |
| 壽命 | 壽命不低于10000次 | |
5 正常工作條件和安裝條件
5.1 環境溫度：-40℃~40℃
5.2 相對濕度: ≤90%/25℃，≤50%/40℃
5.3 安裝地點海拔高度不超過2000m
6 導線要求及銅導線截面積
| 銅導線標稱截面積(mm2) |
| 0.5~2.5 |
