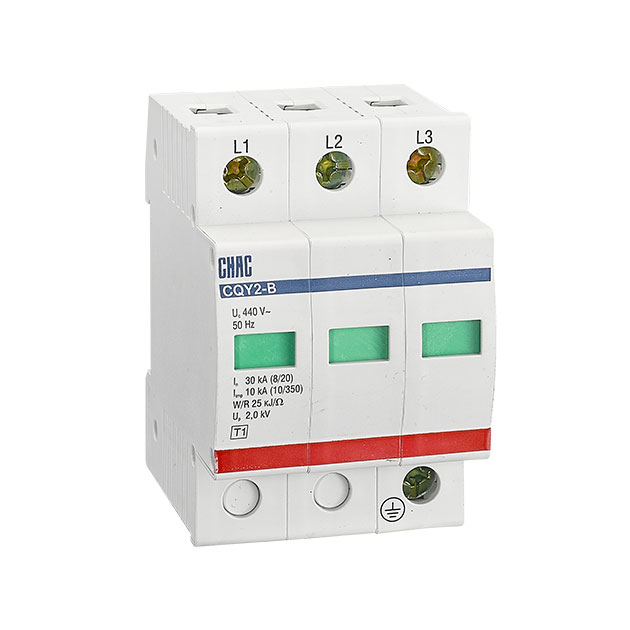

CQY2 電涌保護器
產品概況產品參數尺寸資料下載CCC證書
1 適用范圍
CQY2電涌保護器適用于交流50Hz，額定電壓400V以下供電系統中，起雷擊或電涌過電壓保護，能滿足用電設備末端保護要求。

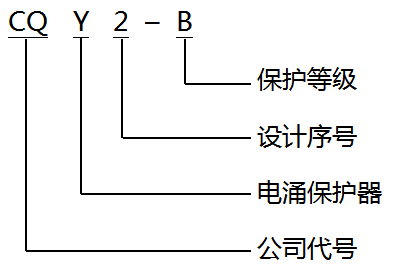

2 型號及含義
3 訂貨規范
訂購電涌保護器時，需指明下述各點：
a)產品型號，如CQY2-B；
b)電涌保護器極數，如1P，2P，3P，4P；
c)訂貨數量，如100臺
如訂購CQY2-B 1P 100臺
4 技術參數
| 技術參數項目 | 參數值 | ||
| 型號 | CQY2-B | CQY2-C | CQY2-D |
| 保護等級 | B(SPD,class Ⅰ) | C(SPD,class Ⅱ) | D(SPD,class Ⅲ) |
| 額定電壓Un(V) | 400 | 400 | 230 |
| 最大持續運行電壓Uc(V) | 440 | 440 | 250 |
| 標稱放電電流(8/20μs)In(kA) | 30 | 20 | 5 |
| 最大放電電流Imax(kA) | 60 | 40 | 10 |
| 電壓保護水平Up(kV) | 2 | 1.8 | 1 |
| 響應時間t(ns) | ＜25 | ＜25 | ＜25 |
5 正常工作條件和安裝條件
5.1 環境溫度：-40℃~+85℃。
5.2 海拔高度：不超過2000m。
5.3 相對濕度：≤95%/25℃。
5.4 安裝方式：采用TH35-7.5安裝軌。
6 導線要求及銅導線截面積
| 銅導線標稱截面積(mm2) |
| 4~25 |
