CQMG03 接線盒

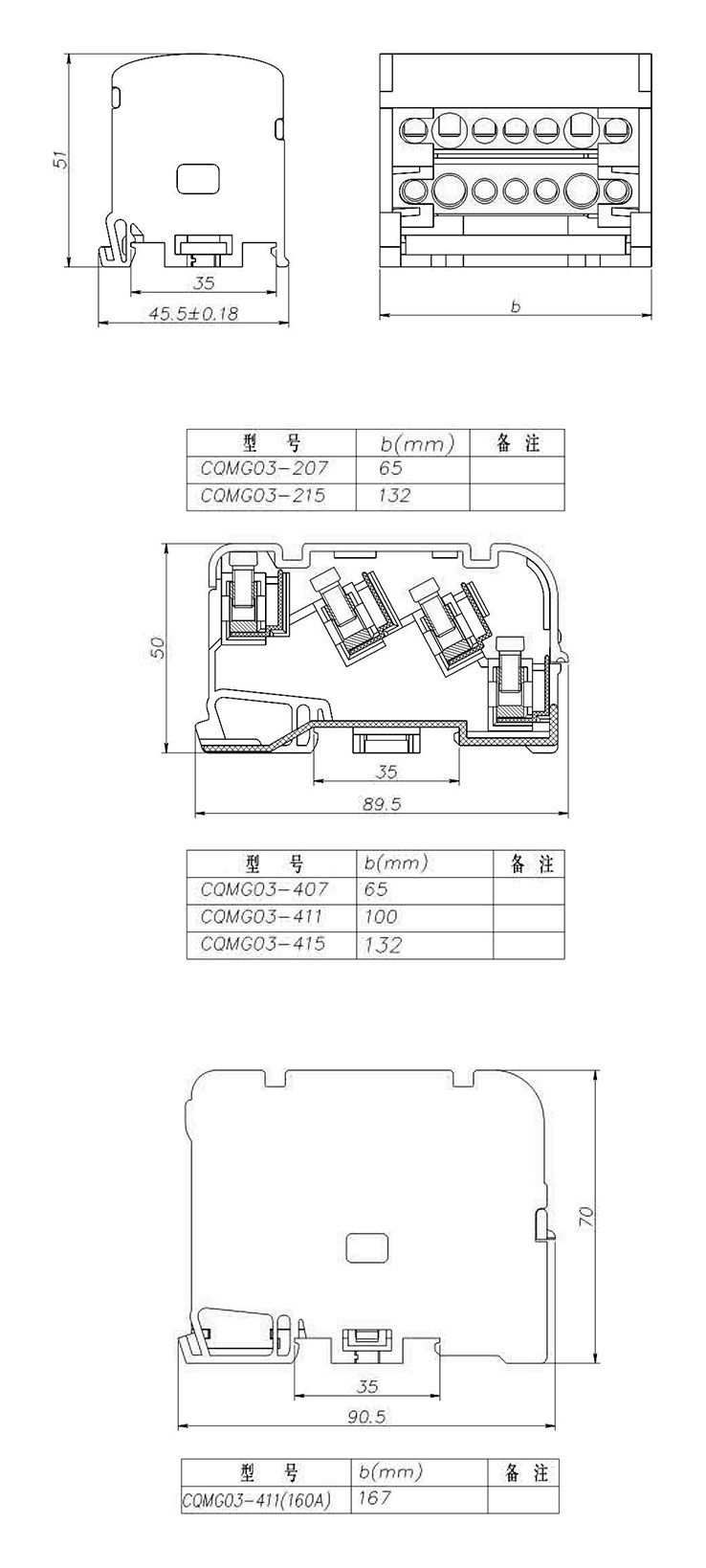

產品概況產品參數尺寸資料下載CCC證書
1 適用范圍
CQMG03系列接線盒適用于交流50Hz，額定電流至125A/160A的配電回路中，主要在電氣設備中作為母線和接線端子。

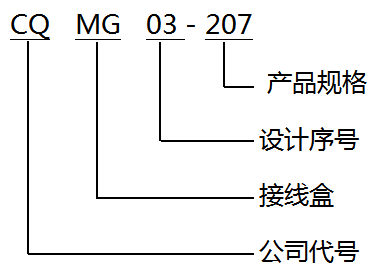

2 型號及含義
3 訂貨規范
訂購接線盒時，需指明下述各點：
a)產品型號，如CQMG03-207；
b)訂貨數量，如100臺
如訂購CQMG03-207 100臺
4 技術參數
| 技術參數項目 | 參數值 |
| 額定絕緣電壓Ui（V） | 500 |
| 額定電流Ie(A) | 125/160 |
| 頻率(Hz) | 50 |
| 額定短時耐受電流Icw(kA) | 4.5 |
| 額定峰值耐受電流Ipk(kA) | 20 |
| 型號 | 導電排數(根) | 單根導電排接線端數(個) |

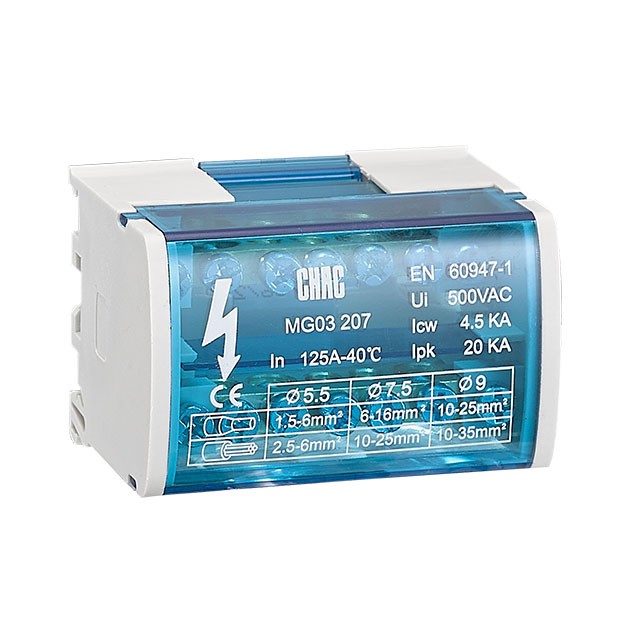

| CQMG03-207 | 2 | 7 |

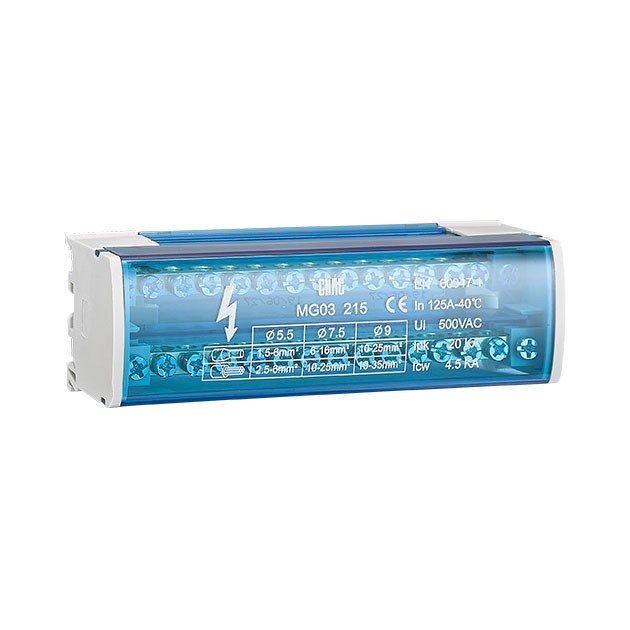

| CQMG03-215 | 2 | 15 |

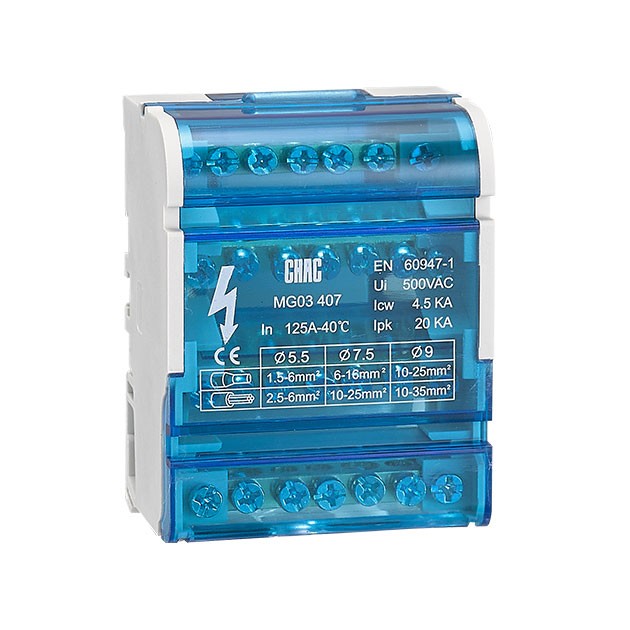

| CQMG03-407 | 4 | 7 |

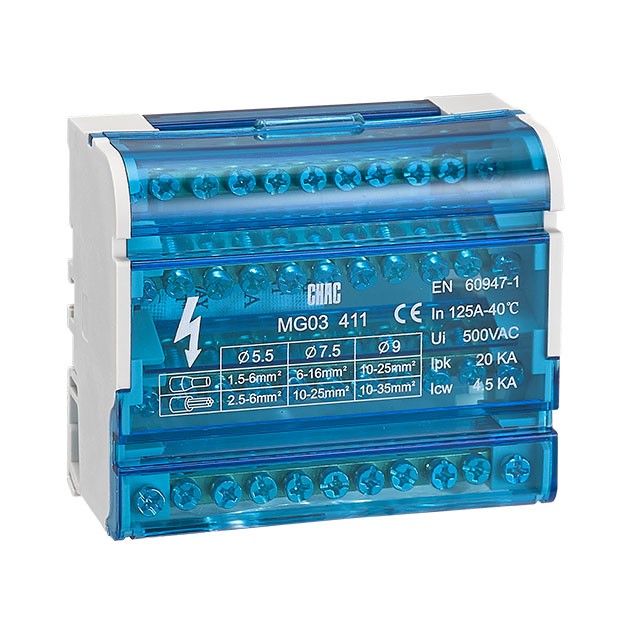

| CQMG03-411 | 4 | 11 |

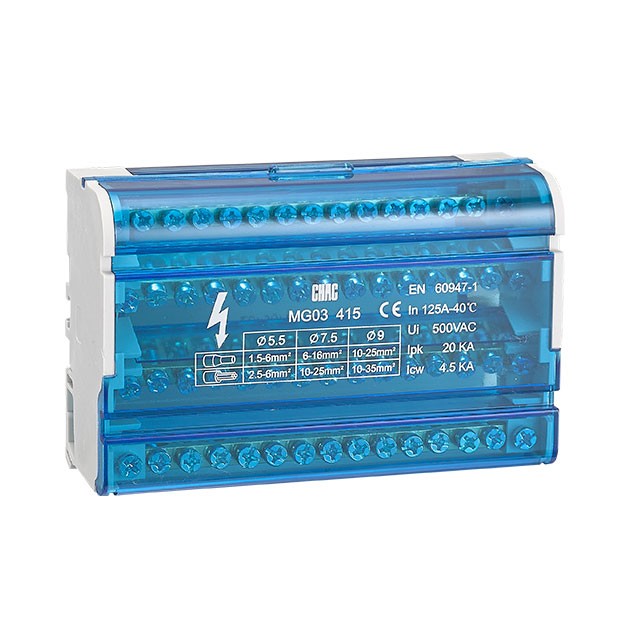

| CQMG03-415 | 4 | 15 |
| CQMG03-411(160A) | 4 | 11 |
