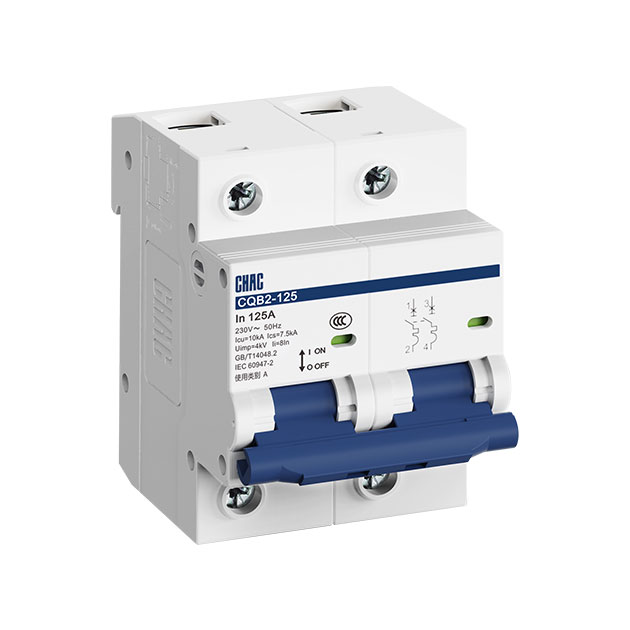

CQB2-125 小型斷路器
1 適用范圍
CQB2-125塑料外殼式斷路器(以下簡稱斷路器)，主要用于交流50Hz、額定工作電壓230V/400V、額定電流至125A及以下、額定極限短路分?jǐn)嗄芰Σ怀^10000A的配電線路中，作為過載、短路保護用，亦可作為線路不頻繁通斷操作與轉換之用。本斷路器主要用于工業、商業、高層建筑和民用住宅等各種場所。

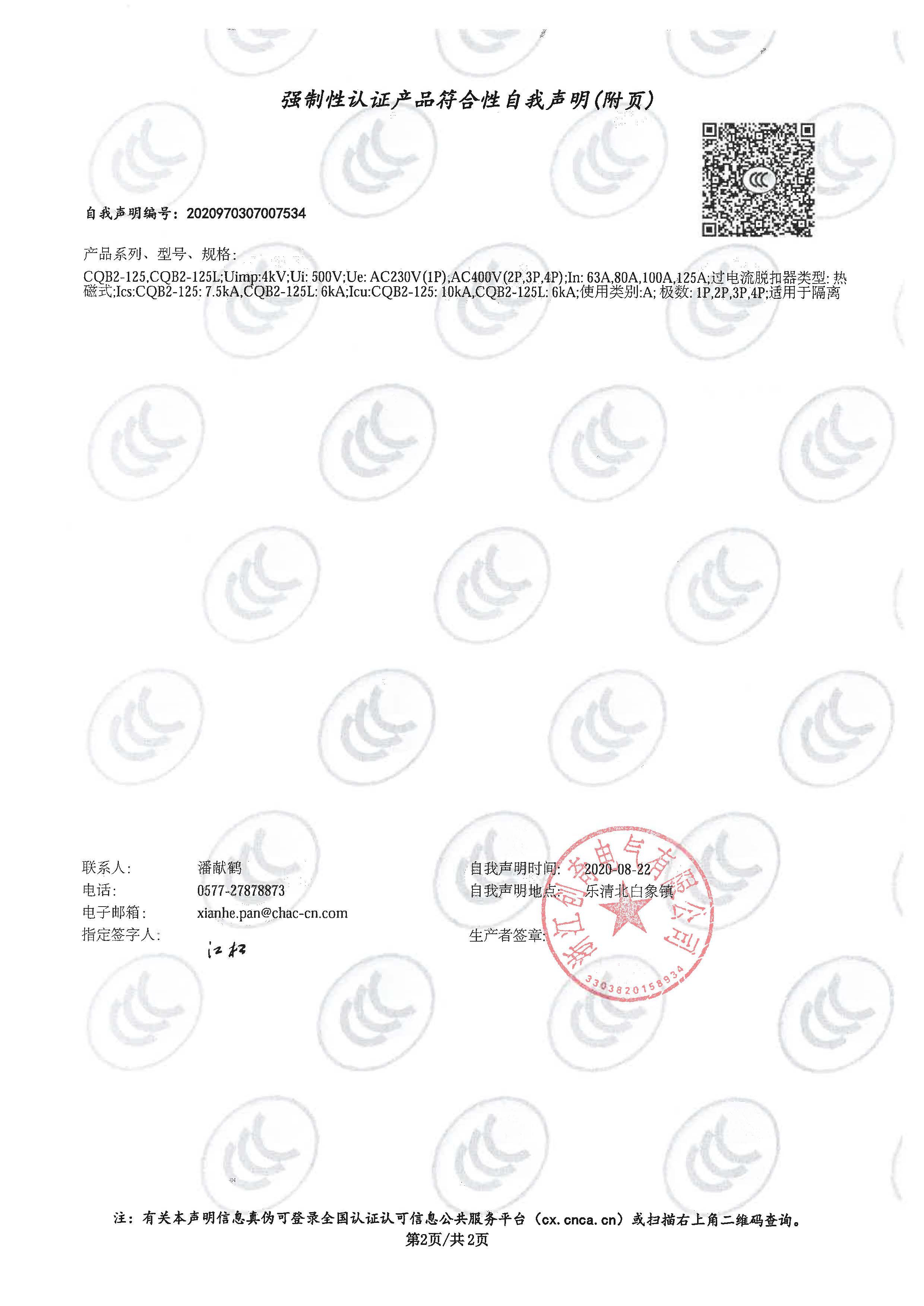

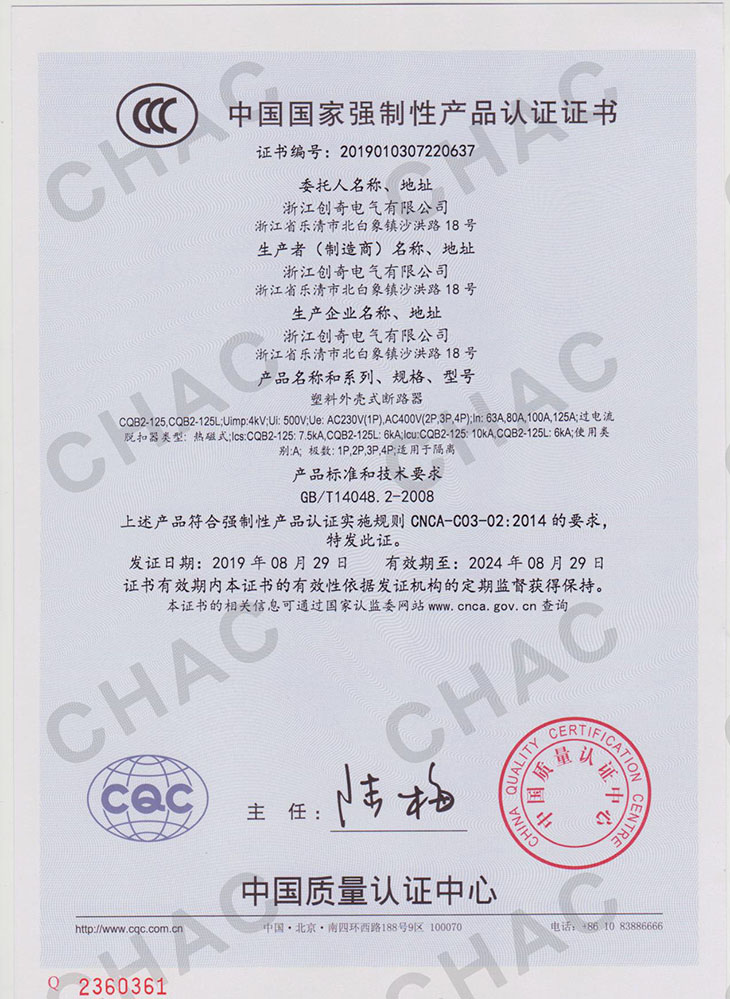

符合標準：GB/T14048.2 、IEC 60947-2

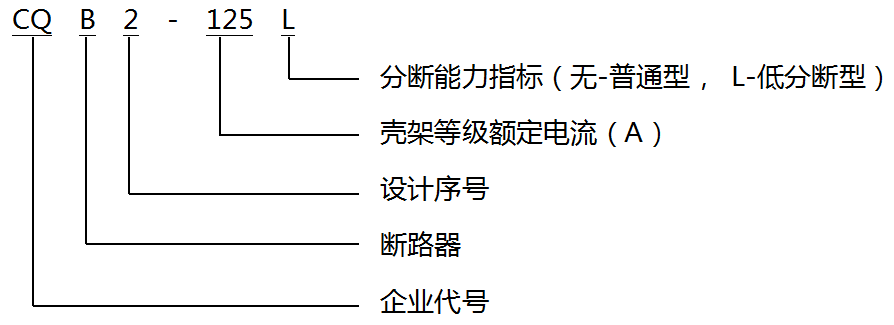

2 型號及含義
3 訂貨規范
訂購斷路器時，需指明下述各點：
a)產品型號，如CQB2-125；
b)斷路器的極數，如1P、2P、3P、4P；
c)瞬時脫扣類型，如C型、D型；
d)斷路器的額定電流，如63A、80A、100A、125A；
e)訂貨數量，如100臺
如訂購CQB2-125 2P C100 100臺
4 主要參數及技術性能
| 技術參數項目 | 參數值 |
| 額定電壓(V) | 230V~(1P)、400V~（2P/3P/4P） |
| 額定電流(A) | 63、80、100、125 |
| 極數 | 1P、2P、3P、4P |
| 額定短路分?jǐn)嗄芰cn(A) | 10000A，6000A（低分?jǐn)嘈停?/td> |
| 機械電氣壽命(次) | 電氣壽命≥1500次，機械壽命≥8500次 |
| 擰緊力距（N-m） | 3.5N |
| 污染等級 | 2級 |
| 防護等級 | IP20 |
| 安裝類別 | Ⅲ類 |

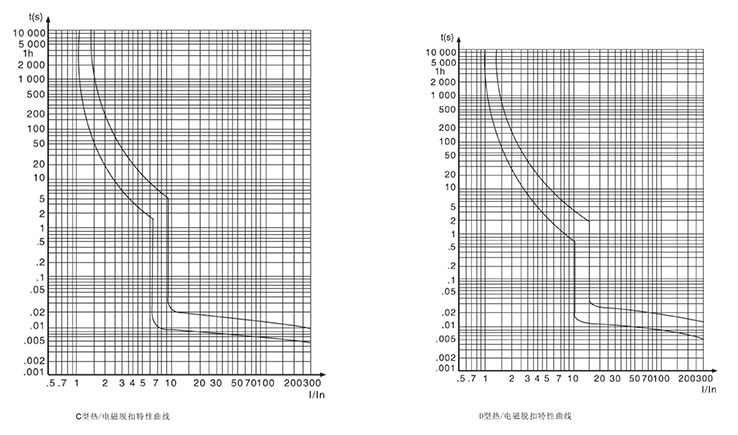

| 過電流特性 | 見表2 |
表2 過電流保護特性（基準溫度30℃）
| 序號 | 型式 | 脫扣器額定電流ln(A) | 起始狀態 | 脫扣或不脫扣時間極限 | 預期結果 | 備注 |
| a | C、D | 1.05ln | 冷態 |
1h（對ln≤63A） 2h（對ln＞63A） |
不脫扣 | 電流在5s內穩定地上升 |
| b | C、D | 1.3ln | 緊接著a項試驗 |
1h內（對ln≤63A） 2h內（對ln＞63A） |
脫扣 | |
| c | C、D | 2ln | 冷態 | 1s＜t＜300s | 脫扣 | |
| d |
C D |
8ln×80% 12ln×80% |
冷態 | t≤0.2s | 不脫扣 | 通過閉合輔助開關接通電源 |
| e |
C D |
8ln×120% 12ln×120% |
冷態 | t＜0.1s | 脫扣 | 通過閉合輔助開關接通電源 |
注：術語:“冷態”指試驗前沒帶負載，而且在基準校準溫度下進行。
5 正常工作條件
1、 周圍空氣溫度上限值不超過＋40℃，下限值不低于－5℃，24h平均值不超過＋35℃。
2、 安裝地點的海拔高度不超過2000m。
3、 安裝地點的大氣相對濕度在周圍最高溫度40℃時不超過50%，在較低溫度下可以有較高的相對濕度，最濕月平均最大相對濕度不超過90%，同時該月的平均溫度部超過25℃，并考慮到溫度變化發生在產品表面上的凝露。
4、 污染等級：2級。
5、 安裝類別：Ⅱ、Ⅲ類。
6、 斷路器采用TH35-7.5標準導軌安裝，斷路器一般應垂直安裝，手柄向上為接通電流位置。
7、 安裝處應無明顯沖擊和振動。
6 導線要求及銅導線截面積
| 截面積S(mm2) | 額定電流值In(A) |
| 16 | 50＜In≤63 |
| 25 | 63＜In≤80 |
| 35 | 80＜In≤100 |
| 50 | 100＜In≤125 |
