CQB91L-40 漏電保護斷路器
1 適用范圍
CQB9aL-40剩余電流動作斷路器適用于交流50Hz,額定電壓單極兩線230V，額定電流至40A的線路中，當人身觸電或電網泄漏電流超過規定值時，剩余電流動作斷路器能在極短的時間內迅速切斷故障電源，保護人身及用電設備的安全。剩余電流動作斷路器具有過載和短路保護功能，可用來保護線路或電動機過載和短路，亦可在正常情況下作為線路的不頻繁轉換啟動只用。
產品符合GB/T16917.1和IEC61009-1標準。

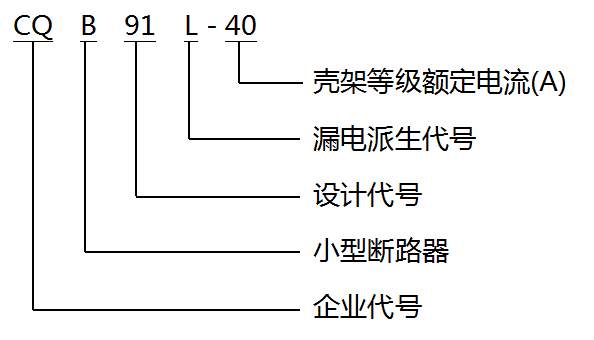

2 型號及含義
3 訂貨規范
訂購斷路器時，需指明下述各點：
a)產品型號，如CQB91L-40；
b)斷路器的極數，如1P+N；
c)斷路器的額定電流，如16A、20A、25A；
d)訂貨數量，如100臺
如訂購CQB91L-40 1P+N C16 100只
4 主要參數及技術性能
| 技術參數項目 | 參數值 |
| 額定電壓(V) | AC230V |
| 額定電流(A) | 6A，10A，16A，20A，25A，32A，40A |
| 額定剩余動作電流(A) | 10mA，30mA，100mA |
| 極數 | 1P+N |
| 額定短路分斷能力lcu(A) | B型、C型：4.5/6kA |
| 剩余電流動作分斷時間 | 0.1s |
| 額定剩余接通和分斷能力lr m(A) | 500A |
| 瞬時脫扣類型 | B型、C型 |
| 機械電氣壽命(次) | 4000次 |
| 連接導線(mm2) | 2mm²：6A~16、2.5mm²：20~25、4mm²：32~40 |
| 污染等級 | 2級 |
| 防護等級 | IP20 |
| 安裝類別 | Ⅱ、Ⅲ級 |
表2 剩余電流動作的分斷時間表
| 型號 | ln (A) | lrn (mA) | 剩余電流等于下列值時分斷時間 | ||
| lrn | 2lrn | 5lrn | |||
| 一般型 | 任何值 | 任何值 | 0.1 | 0.05 | 0.04 |

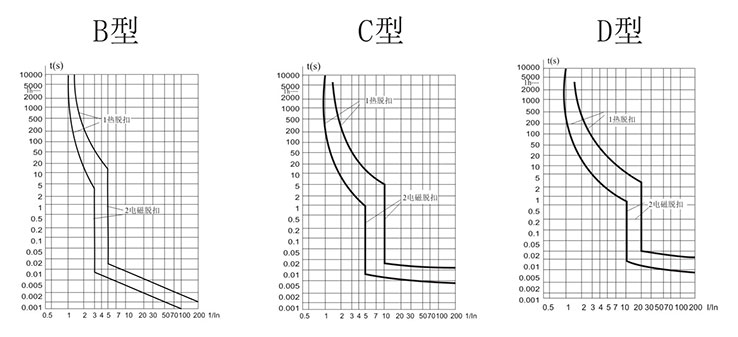

表3 過電流保護特性（基準溫度30℃）
| 序號 | 型式 | 脫扣器額定電流ln(A) | 起始狀態 | 脫扣或不脫扣時間極限 | 預期結果 | 備注 |
| a | B、C、 | 1.13ln | 冷態 | t≤1h | 不脫扣 | 電流在5s內穩定地上升 |
| b | B、C、 | 1.45ln | 緊接著a項試驗 | t≤1h | ||
| c | B、C、 | 2.55ln | 冷態 |
1s＜t＜60s(ln≤32A) 1s＜t＜120s(ln＞32A) |
||
| d |
B C |
3ln 5ln |
冷態 | t≤0.1s | 不脫扣 | 通過閉合輔助開關接通電源 |
| e |
B C |
5ln 10ln |
冷態 | t≤0.1s | 脫扣 | 通過閉合輔助開關接通電源 |
注：術語:“冷態”指試驗前沒帶負載，而且在基準校準溫度下進行。

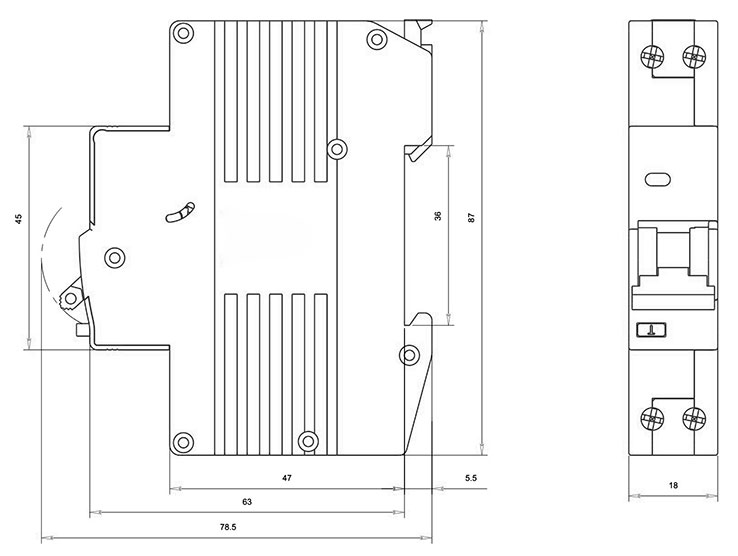

5 正常工作條件和安裝條件
1. 周圍空氣溫度
周圍空氣溫度-5℃~40℃，24h內平均不超過35℃。
2. 海拔
安裝地點的海拔不超過2000m。
3. 大氣條件
安裝地點的空氣相對濕度在最高溫度 40℃ 時不超過50%，在最濕月的月平均最低溫度不超過25℃，相對濕度不超過90%。
4. 安裝型式
采用標準導軌安裝。
5. 安裝條件
安裝場所的外磁場任何方向均不應超過地磁場的5倍；漏電斷路器一般應垂直安裝， 手柄向上為接通電源位置，安裝處應無顯著沖擊和振動。
6. 接線方式
用螺釘壓緊接線。
6 導線要求及銅導線截面積
| 截面積S(mm2) | 額定電流值In(A) |
| 1 | In≤6 |
| 1.5 | 6＜In≤13 |
| 2.5 | 13＜In≤20 |
| 4 | 20＜In≤25 |
| 6 | 25＜In≤32 |
| 10 | 32＜In≤50 |
