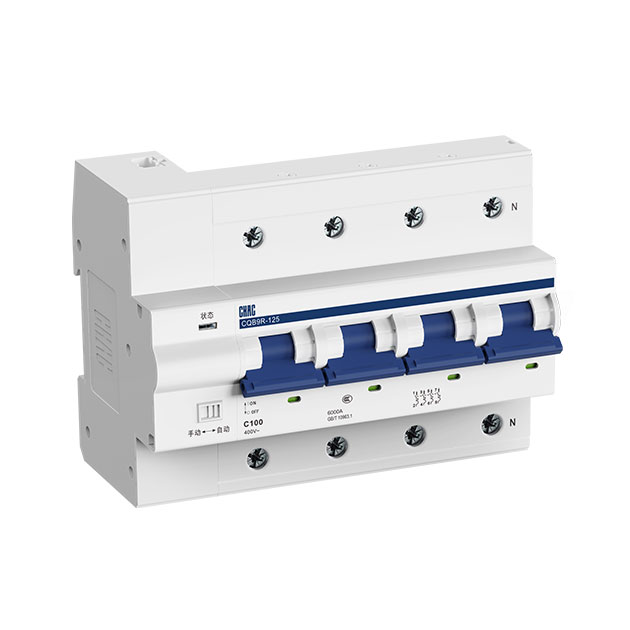

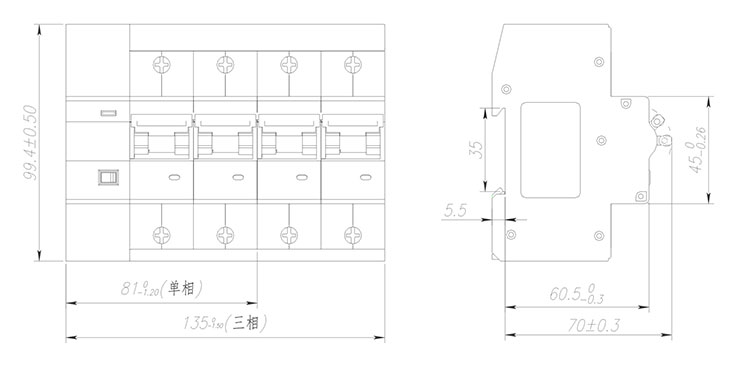

CQB9R-125（27cm） 費控電能表外置斷路器
1 適用范圍
CQB9R-125電能表外置斷路器，主要用于交流50Hz，額定電壓至400V，額定電流至125A的線路中，以具有短路過載保護的小型斷路器為主開關。配以具有微處理器的超小型智能電操，通過對電表控制信號的檢測進行自動控制斷路器的分閘或合閘，與預付費電表配套使用實現欠費分閘、付費合閘的自動控制。

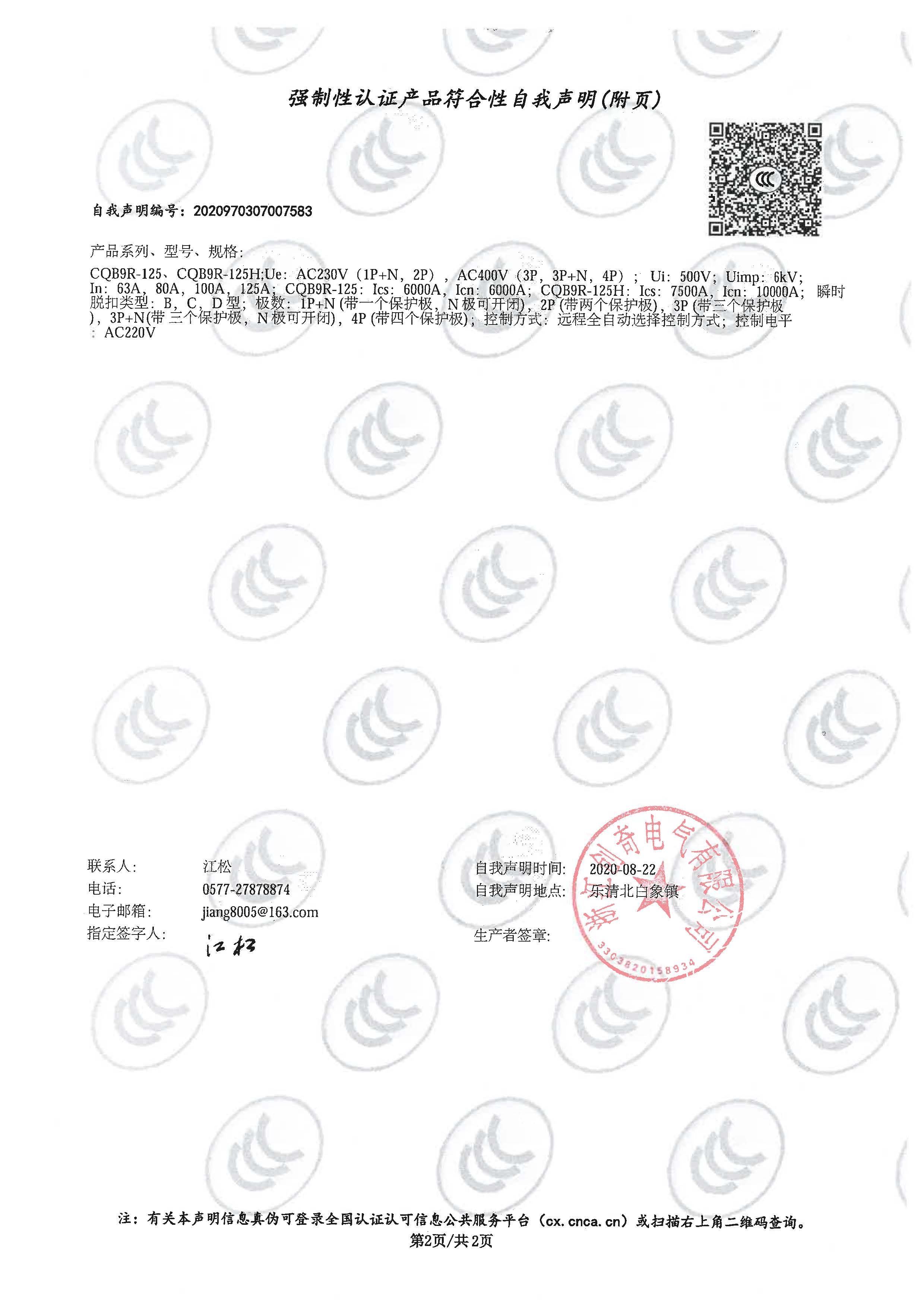

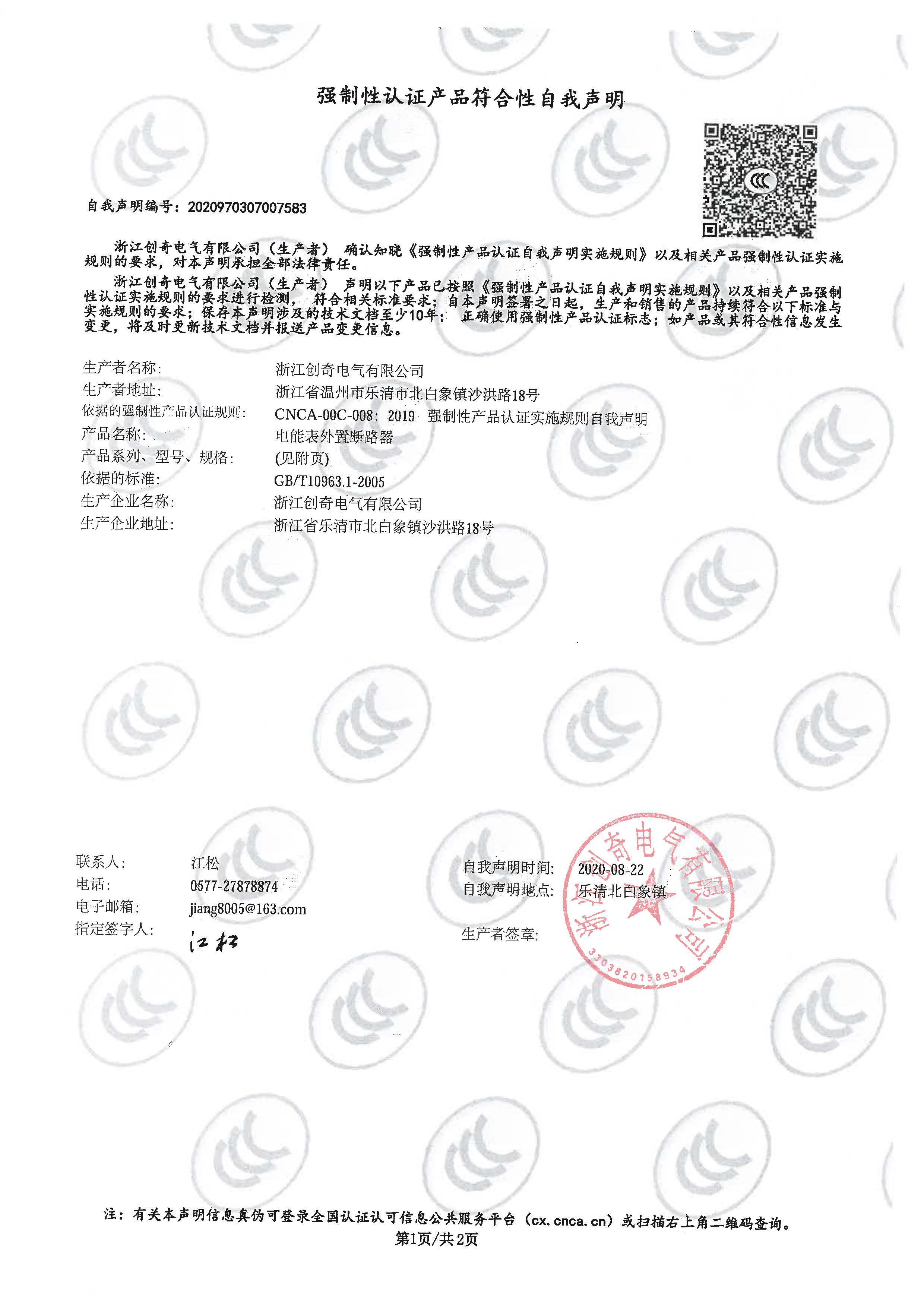

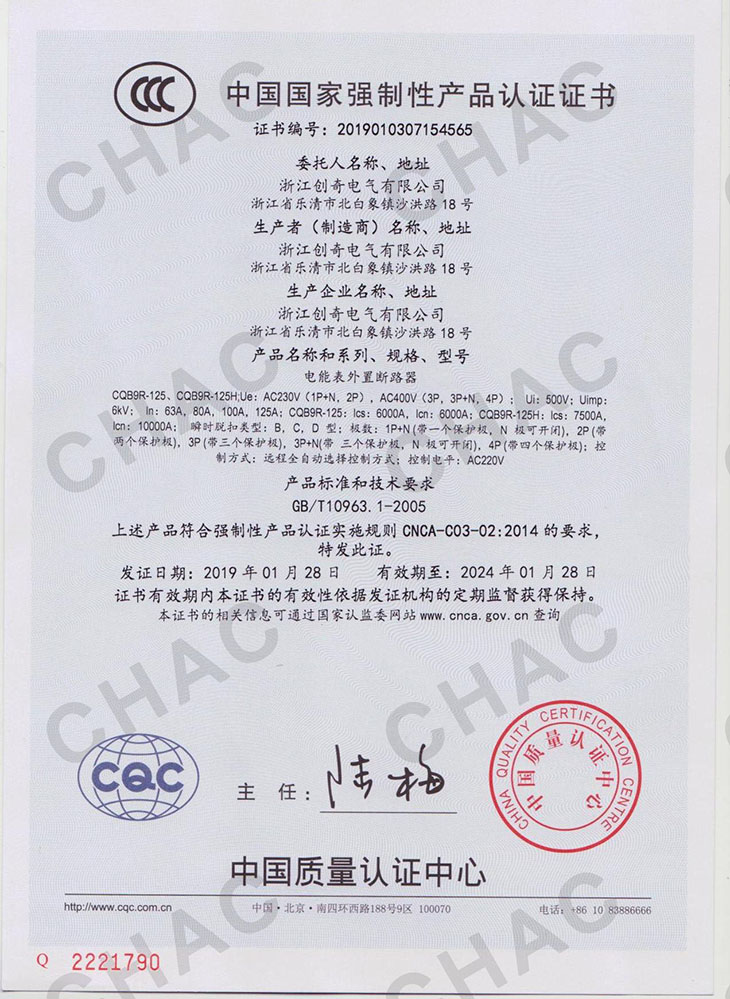

符合標準：GB/T10963.1 、IEC60898-1、Q/GDW11421

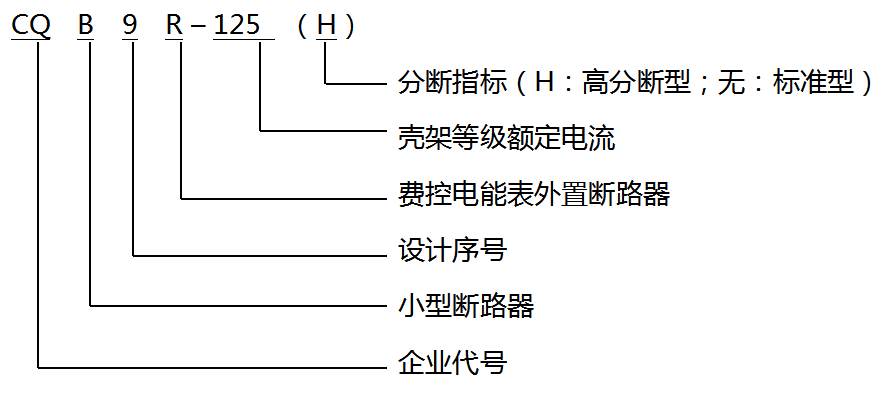

2 型號及含義
3 訂貨規范
訂購斷路器時，需指明下述各點：
a)產品型號，如CQB9R-125；
b)斷路器的極數，如1P+N、2P、3P、3P+N、4P；
c)瞬時脫扣類型，如B型、C型、D型；
d)斷路器的額定電流，如80A、100A、125A；
e)訂貨數量，如100臺；
如訂購CQB9R-125 2P C100 100臺
4 主要參數及技術性能
| 技術參數項目 | 參數值 |
| 額定電壓(V) | 230V~(1P+N，2P)、400V~（3P，3P+N，4P） |
| 額定電流(A) | 63、80、100、125 |
| 極數 | 1P+N、2P、3P、3P+N、4P |
| 額定短路分?jǐn)嗄芰cn(A) | 6000A；10000A（高分?jǐn)嘈停?/td> |
| 自動合閘時間 | ≤3s |
| 自動分閘時間 | ≤2s |
| 機械電氣壽命(次) | 電氣壽命≥6000次，機械壽命≥10000次 |
| 擰緊力距（N-m） | 3.5N |
| 污染等級 | 2級 |
| 防護等級 | IP20 |
| 安裝類別 | Ⅲ類 |
| 過電流特性 | 見表2 |

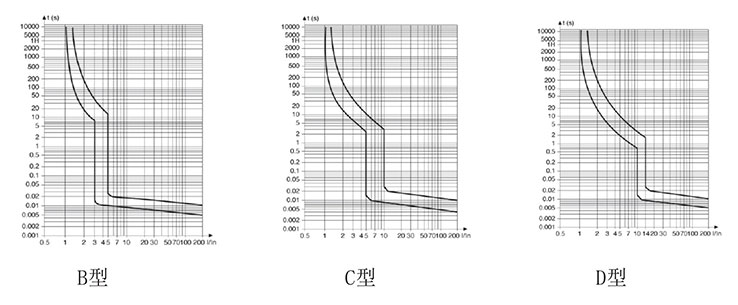

表2 過電流保護特性（基準溫度30℃）
| 序號 | 型式 | 脫扣器額定電流ln(A) | 起始狀態 | 脫扣或不脫扣時間極限 | 預期結果 | 備注 |
| a | B、C、D | 1.13ln | 冷態 |
t≤1h（對ln≤63A） t≤2h （對ln＞63A） |
不脫扣 | |
| b | B、C、D | 1.45ln | 緊接著a項試驗 |
t＜1h（對ln≤63A） t＜2h （對ln＞63A） |
脫扣 | 電流在5s內穩定地上升 |
| c | B、C、D | 2.55ln | 冷態 |
1s＜t＜60s(ln≤32A) 1s＜t＜120s(ln＞32A) |
脫扣 | |
| d |
B C D |
3ln 5ln 10ln |
冷態 | t≤0.1s | 不脫扣 | 通過閉合輔助開關接通電源 |
| e |
B C D |
5ln 10ln 20ln |
冷態 | t＜0.1s | 脫扣 | 通過閉合輔助開關接通電源 |
注：術語:“冷態”指試驗前沒帶負載，而且在基準校準溫度下進行。
5 正常工作條件
1. 周圍空氣溫度上限值不超過＋40℃，下限值不低于－5℃，24h平均值不超過＋35℃。
2. 安裝地點的海拔高度不超過2000m。
3. 安裝地點的大氣相對濕度在周圍最高溫度40℃時不超過50%，在較低溫度下可以有較高的相對濕度，最濕月平均最大相對濕度不超過90%，同時該月的平均溫度不超過25℃，并考慮到溫度變化發生在產品表面上的凝露。
4. 污染等級：2級。
5. 安裝類別：Ⅲ類。
6. 斷路器采用TH35-7.5標準導軌安裝，斷路器一般應垂直安裝，手柄向上為接通電流位置。
7. 安裝處應無明顯沖擊和振動。
6 導線要求及銅導線截面積
| 截面積S(mm2) | 額定電流值In(A) |
| 1 | In≤6 |
| 1.5 | 6＜In≤13 |
| 2.5 | 13＜In≤20 |
| 4 | 20＜In≤25 |
| 6 | 25＜In≤32 |
| 10 | 32＜In≤50 |
| 16 | 50＜In≤63 |
| 25 | 63＜In≤80 |
| 35 | 80＜In≤100 |
| 50 | 100＜In≤125 |
